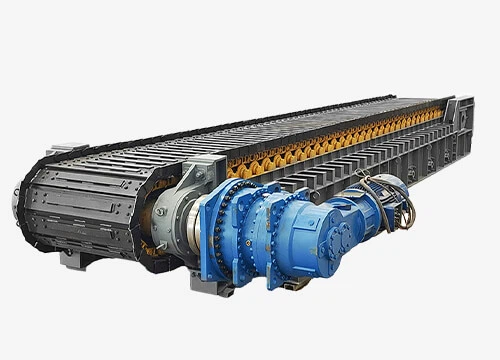

TheParduodu prijuostes tiektuvabuvo sukurtas šeštajame dešimtmetyje, kuris 80-ųjų pabaigoje buvo pristatytas iš Sovietų Sąjungos ir Vokietijos technologijos, kuri buvo plačiai naudojama statybinių medžiagų, anglies, aukso, kasybos ir chemijos pramonėje mūsų šalyje, daugiausia naudojama bunkeryje tiekiant medžiagas į trupintuvą ir kitą įrangą. Jo pranašumai yra šie: (1) didelis šėrimo pajėgumas, užsienio pasiekė 12 000 vienetų vidaus, liko 5 000 (2) didelis šėrimo dydis, paprastai naudojamas žaliavų sandėlyje, dalelių dydis iki 2 m; (3) gali atlaikyti didelį slėgio sandėlį ir atlaikyti didelių medžiagų poveikį; ④ Gali gabenti karštas medžiagas, netgi gali gabenti iki 500–1000 laipsnių iškeptą rūdą; (5) gali būti pasviręs išdėstymas, ypač gali būti linkęs iki 25 transportavimo, prisitaikyti prie sudėtingų technologijų įvairovės; ⑥ Mažas triukšmas. Trūkumai yra šie: (1) didelių gabaritų, didelės pradinės investicijos išlaidos; ② Kartais iškyla nuotėkio problema. 1. Ankstyvosios plokštės tiekimo grandinės plokštės forma yra paprasta, nėra sudėtingos formos juostos, todėl dažnas nutekėjimas grandinės plokštės sandūroje. Dėl šios priežasties ankstyvoji sunkioji plokštelė buvo pašalinta arba yra šalinimo procese, kuri čia nebus analizuojama. Naujoji grandinės plokštės struktūra daugiausia yra dviejų rūšių, nuotėkio problema buvo labai patobulinta. Tačiau, palyginti su kitais modeliais, purškimo problema vis dar egzistuoja. Pagrindinė priežastis yra tai, kad grandinės plokštės struktūros detalės nėra tinkamai tvarkomos, o grandinės plokštės lipni medžiaga, kuri daugiausia yra susijusi su grandinės plokštės struktūra. 1.1 Dvigubo lanko plokštės struktūra Dvigubo lanko plokštės juostos struktūra parodyta 1 paveiksle, o jos pranašumai yra tokie. Dėl medžiagos ypatumų atramos kampas, kad grandinės plokštė tiesia perdengimo ilgio kryptimi negalėtų nutekėti medžiagos. 0 Dėl dvigubo lanko plokštės aplenkimo daugiau, o varančiojo ar grįžtamojo žvaigždutės posūkyje vis dar yra dalis juostos, todėl posūkyje nėra nuotėkio.) Kadangi kiekviena grandinės plokštė yra suspausta į dvi dalis, todėl plienas yra ne vienos spalvos, todėl plienas yra ne vienos spalvos. lenkimo sekcijos modulis labai patobulintas. ④ Kadangi sandarinimo efekto forma yra virš apatinės plokštės, grandinę galima montuoti bet kurioje grandinės plokštės ilgio padėtyje. Tame pačiame lovio plotyje galima labai sumažinti aktyvių ir pasyvių žvaigždžių ir grandinės atraminių ratų atstumą, sumažinti bendrą įrangos plotį, sumažinti masę, transportavimo įrengimo sunkumus.
Šios struktūros trūkumai yra tokie. (1) Suspaustas lankas turėtų užimti didžiąją dalį grandinės plokštės pločio krypties, o plokščia įrenginio dalis yra maža. Ankstyvasis plokščių tiektuvas, ypač plokštelinis) dažniausiai naudoja plokštelinę grandinę, kuriai būdingas labai ilgas žingsnis, tačiau paliktas grandinės plokštės montavimo varžtų atstumas yra labai trumpas, lengvai montuojamas. Šiuo metu didžioji dalis mūsų vidutinės plokštės tiekimo plokštės apkrovos yra palyginti maža, grandinės plokštės yra 10–16 mm storio apdirbamos plieno plokštės, skirtos sunkioms plokštėms, paprastai žinomoms kaip bako grandinė), dėl didelio žingsnio tikslumo, didelio paviršiaus kietumo, gilaus kietėjimo sluoksnio ir aukštų medžiagų standartų pranašumų, ji yra plačiai naudojama. Projektuojant ir gaminant, reikia kontroliuoti ryšį tarp kalimo grandinės žingsnio ir grandinės plokštės tvirtinimo dydžio, kad būtų užtikrintas lankstus grandinės plokštės sukimasis. 0 sunkiosios plokštės apkrova yra didelė, o grandinės plokštės apatinė plokštė paprastai turi būti 1625 mm storio, kad padidėtų atsparumas dilimui ir smūgiams bei pailgėtų jos tarnavimo laikas. Kadangi grandinės plokštės struktūra reikalauja, kad dviejų sekcijų apskritimo spindulys būtų R60R100 mm, būtina pritaikyti investicinį liejimo procesą, kad būtų užtikrinta grandinės plokštės dydžio paklaida ir jungties racionalumas, o tai padidina gamybos sąnaudas. 1.2 Vieno lanko plokštės juostos struktūra parodyta 2 paveiksle. Ši konstrukcija perkelia grandinės sandarinimo plokštę iš viršaus į apatinę plokštę į dvi lanko apačią. Jo pranašumai yra tokie. Gamyba yra gana paprasta, nes lanko plokštė yra žemiau apatinės plokštės, lanko plokštės stiprumo reikalavimai yra žemi, paprastai pasirenkama 10 mm storio plieno plokštė ir apatinės plokštės suvirinimas, gamybos sąnaudos yra mažos. ② Sandarinimo efektas taip pat yra geras, tarp dugno plokštės ir apatinės plokštės paprastai yra 0–4 mm tarpas, lanko plokštės ir dugno plokštės teoriškai yra 5 mm, tačiau po trumpo bandomojo laikotarpio abu tarpai beveik visi yra užsandarinti klampiomis medžiagomis, sudarydami vientisą būseną, sumažindami medžiagos nutekėjimą. Šios struktūros trūkumai yra tokie. 0 Pritaikomas kelių dantukų ir kelių žingsnių grandinės plokštelių režimas, ne-vienodas veikimas, naujo tipo sunkiosios plokštelės paprastai naudojamas kelių-dantų ir dvigubo{28}}žingsnio perdavimo režimu. Jo poveikis sistemai jau kelis kartus mažesnis nei senos sunkios plokštės. Kaip parodyta 3 paveiksle, važiavimo greitis v=Rwc0p, kadangi dvigubos grandinės pavaros kampas p pasikeičia į žvaigždutės dantų skaičių intervale ±1802), pagreitis a=dvd1 RwC0, ty Be to, kai grandinės kaiščio velenas patenka į žvaigždutės danties plyšį ir grandinės medžiaga nukrenta, tarp tam tikros plyšimo grandinės nukrenta žemyn. plokštelė, formuojanti išsiliejimą; O Gabenant ypač sausas smulkių miltelių medžiagas, medžiagos bus nusėtos nuo lanko plokštės tarpo. Ši situacija yra ryškesnė, kai sunkioji plokštė perkeliama kampu aukštyn, nes tarpo kampas yra arčiau vertikalės.
1.3 Neprotinga grandinės plokštės galinės konstrukcijos konstrukcija Vieno lanko plokštės konstrukcijoje, jei galinės konstrukcijos konstrukcija parodyta 4 paveiksle, kai iš apsauginio gaubto pertvaros teka šiek tiek medžiagos, medžiaga ištekės abiejose grandinės plokštės sparno plokštės pusėse, o medžiaga nukris ant grįžtamosios grandinės plokštės. Kai jis nubėgs į grįžtamąją žvaigždutę, jis išsilies.
Kaip parodyta FIG
1.5 Nenustatytas joks laikymo įtaisas medžiagoms, kurios paprastai išsilieja per apsauginio dangtelio šoninę plokštę, kaip parodyta 6 paveiksle. Dėl medžiagų sklandumo nedidelė medžiagų dalis išsilieja tarp apsauginio dangčio šoninės plokštės ir grandinės plokštės apatinės plokštės. Kai medžiaga nubėgs į aukščiausią galvutės pavaros žvaigždutės tašką, kartu su grandinės plokštės važiavimo greičiu ji bus išmesta iš apsauginio gaubto ir gali išsilieti. 1.6 Be struktūrinių priežasčių, dėl per didelio medžiagos klampumo, ant grandinės plokštės įstrigusi medžiaga nukris dėl savo svorio grįžtant atgal.
2. Plokščių padavimo mašinos purškimo tirpalas
2.1 Vieno apskrito lanko plokštės juostos struktūros optimizavimas Vieno apskrito lanko plokštės juosmens konstrukcijoje nuožulna suprojektuota kaip 3 mm × 25 mm, tiesios lanko plokštės dalies ir apatinės plokštės efektyvusis juostos dydis yra 10 mm, o lanko plokštės vidinio apskritimo spindulys yra 4 mm mažesnis už grandinės vyrių tašką. Siekiant atitikti projektavimo reikalavimus, suvirinimui pritvirtinti naudojamas specialus įtaisas, o po to 200 preso forma reguliuojama.
2.2 Grandininės plokštės galinės struktūros apdorojimas 7® paveikslas yra dvigubos -apvalios plokštės grandinės plokštės galinės struktūros optimizavimas, siekiant užtikrinti, kad persidengianti medžiagos galo dalis neišsilietų. 76 paveiksle parodyta vienos apskritos plokštės grandinės plokštės galo struktūra. Dėl specialios formos grandinės plokštės ir grandinės plokštės jungiamųjų dalių apdorojimo, parduodamas grandinės plokštės šoninės plokštės dugnas išsikiša žemyn ir yra tiesiogiai privirinamas prie žemiausio apskritos plokštės taško, todėl nedidelis kiekis medžiagų, išsiliejusių per apsauginį dangtelį, nėra lengvas.
2.3 Apsauginio dangtelio pertvaros ir grandinės plokštės sujungimo konstrukcijos apdorojimas parodytas 8 paveiksle. Atjunkite grandinės plokštės armuojančią briauną šalia sparno plokštės, sumažinkite apsauginį dangtelio pertvarą iki 10 mm apatinės plokštės padėties, tada ištraukite apsauginį dangtelio pertvarą į vidų, kad gautumėte nedidelę horizontalią dalį. Tikslas yra valdyti medžiagą vidinėje apsauginio dangtelio pertvaros pusėje išilgai horizontalios erdvės perpildymo linijos 10 mm aukštyje. Kai medžiaga sukasi į galvos padėtį, ji gali kiek įmanoma nukristi į bunkerį.
2.4 Apsauginio dangtelio galvutės, esančios šalia žvaigždutės vidurio linijos, konstrukcijos apdorojimas Siekiant išvengti medžiagų išsiliejimo ir nutekėjimo tarp apsauginio dangtelio ir grandinės plokštės sparno plokštės galvutėje, apsauginio dangčio galvoje turėtų būti įrengtas purškimo laikymo įtaisas, kad jis grįžtų į pagrindinį bunkerį.
2.5 Norėdami susidoroti su per didelio klampumo medžiagų struktūra, per daug medžiagos prilipo prie grąžinamos grandinės plokštės dėl apdorojimo principo:) Transportavimo kampo lygis arba kampas mažesnis nei 10 sunkios plokštės, nuo grandinės plokštės atraminio paviršiaus pašalinkite įvairias briaunų plokštes, griovelius, varžtus, apsaugančius nuo nusidėvėjimo, kad guolio paviršius būtų kuo lygesnis; Tam tikroje vietoje šalia grandinės plokštės galvutės įdedamas elastingas valiklis atgal. Montavimo padėtis turi būti kiek įmanoma nustumta atgal, kad valiklio nušluotos medžiagos galėtų būti grąžintos į pagrindinį bunkerį.
3. Mes tiriame ir analizuojame sunkiųjų plokščių korpuso konstrukcijos konstrukciją, kad būtų išvengta medžiagų išsiliejimo ir nuotėkio, kad būtų padidintas veikimo patikimumas. Gali pakeisti grandinės plokštės formą, dydį ir pan., pagerinti kiekvienos dalies koordinavimą, dizaino valymo įtaisą ir kt., Siekiant sumažinti išsiliejimo nuotėkį. Pirmiau pateiktas metodas davė gerą poveikį praktikoje ir susijęs su panašiomis parduodamo prijuostės tiektuvo problemomis. burną
