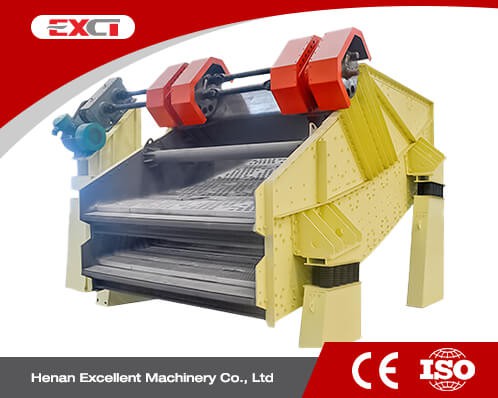

Anglies bananų vibracinis ekranas

Mūsų kelių{0}}pakopų nuožulnus anglies bananų vibracinio ekrano dizainas atspindi atrankos proceso sumanumą ir efektyvumą. Nuo įvesties galo iki išvesties galo tiksliai apskaičiuojamas ekrano paviršiaus pasvirimo kampas ir palaipsniui mažėja. Ši konstrukcija užtikrina, kad medžiagos įvesties gale įgauna maksimalų pagreitį, greitai pasklinda ir sluoksniuojasi, leidžiant dideliam kiekiui smulkių dalelių iš karto prasiskverbti pro ekraną; o išėjimo gale švelnus kampas sulėtina medžiagos srautą, suteikdamas pakankamas likusių smulkių dalelių ekranavimo galimybes. Ši unikali judėjimo trajektorija žymiai pagerina visos mašinos sijojimo efektyvumą ir ploto vieneto apdorojimo pajėgumus, ypač tinka esant dideliam apdorojimo pajėgumui ir kelių etapų žaliavinės anglies klasifikacijos atskyrimui.







anglies bananų vibracinis ekranas pritaikytas daug{0}}nuožulniam ekranui, kuris pasižymi dideliu valdomumu ir dideliu sijojimo efektyvumu.



 anglies bananų vibracinis ekranas susideda iš kelių ekrano denio sekcijų, o ekrano denio pasvirimo kampas palaipsniui mažėja nuo padavimo galo iki iškrovimo galo.

 Kai anglies bananų vibracinis ekranas veikia, padavimo galinis ekrano paviršius dėl didesnio kampo, medžiaga į ekrano paviršių su dideliu pagreičiu, greitai į priekį ir greitai stratifikacija, mažesnės nei ekrano skylės medžiagos visiškai liečiasi su ekrano paviršiumi ir sklandžiai per ekraną.

 Ekrano paviršiaus kampas išleidimo gale yra švelnus, o medžiagos judėjimo greitis palaipsniui lėtėja, todėl likusios medžiagos, mažesnės už ekrano angą, gali praeiti pro ekraną, o tai labai pagerina ekrano efektyvumą.

 Akmens anglies bananų vibruojantis ekranas gali atitikti konkrečius taikymo reikalavimus, pakeitus daugialypio{0}}šlaito ekrano denio pasvirimo kampą. Kelių-nuolydžių ekrano denio kampas lemia medžiagos tekėjimo ant ekrano denio greitį ir bananų tinklelio valdymo pajėgumą.















01/  Unikalus ekrano paviršiaus dizainas

Mūsų anglies bananų vibracinis ekranas pritaikytas unikaliam banano{0}}formos kelių-pakopų ekrano paviršiaus dizainui. Nuolydžio kampas palaipsniui mažėja nuo padavimo galo iki išleidimo galo. Didelis pasvirimo kampas tiekimo gale leidžia medžiagoms greitai pasklisti ir efektyviai sluoksniuoti, o smulkios dalelės greitai praeina per ekraną; mažas pasvirimo kampas išleidimo gale sumažina srautą, todėl likusios smulkios dalelės gali būti visiškai ekranuotos. Šis optimizuotas dizainas žymiai pagerina sijojimo efektyvumą ir vieneto apdorojimo pajėgumus, palyginti su tradiciniais linijiniais sietais, ir yra ypač tinkamas efektyviai klasifikuoti didelio -srauto, kelių grūdelių-žaliavinių anglių operacijas.



02/ Itin didelė apdorojimo talpa

Kad atitiktų aukštus šiuolaikinių didelių{0}} anglies paruošimo įrenginių gamybos reikalavimus, mūsų sukurtas anglies bananų vibracinis ekranas pasižymi puikiomis apdorojimo galimybėmis. Vienos mašinos apdorojimo pajėgumas gali siekti daugiau nei 420 tonų per valandą. Platus dvigubo -sluoksnio ekrano paviršius (pvz., 3,6 metro pločio ir 7,3 metro ilgio) suteikia pakankamai filtravimo ploto ir vietos medžiagoms, todėl jis gali lengvai apdoroti nuolatinio didelio srauto medžiagas, perkeliamas iš žalios anglies bunkerio. Tai pagrindinė įranga, užtikrinanti efektyvų ir stabilų anglies paruošimo sistemos priekinės dalies veikimą ir leidžianti metiniams perdirbimo pajėgumams pasiekti milijonus tonų.



03/ Išskirtinis atrankos tikslumas

Užtikriname, kad anglies bananų vibracinis ekranas pasižymi puikiu sijojimo tikslumu. Viršutinio sluoksnio atrankos efektyvumas yra didesnis arba lygus 95%, o apatinis sluoksnis yra didesnis arba lygus 90%. Tai lemia tikslūs dinaminiai skaičiavimai, aukštos-kokybės ekrano plokštės ir stabilūs vibracijos parametrai. Ši įranga gali efektyviai atskirti 0-300 mm pločio grūdėtumo žaliavinę anglį į tikslines daleles (pvz., 300–50 mm, 50–25 mm, -25 mm), sudarydama idealias maitinimo sąlygas tolesniems pažangiems sauso atrankos ar oro atskyrimo procesams ir tiesiogiai padidindama gabalėlių anglies išeigą bei bendrą ekonominę naudą.



04/ Tvirta ir patvari konstrukcija

Pagrindinės akmens anglies bananų vibracinio ekrano sudedamosios dalys, pvz., šoninės plokštės ir skersinės sijos, yra pagamintos iš aukštos-kokybės žemo-legiruotojo didelio-tvirčio plieno, naudojant bendrą lazerinį pjovimą ir nenaudojamos suvirinimo siūlės. Stiprinančios plokštės ir apsauginės plokštės yra moksliškai išdėstytos pagrindinėse įtemptose vietose, kad būtų tolygiai paskirstyta apkrova ir veiksmingai atsispirtų ilgalaikiam-kintamam įtempimui ir smūgiams. Bendras mašinos eksploatavimo laikas gali siekti daugiau nei 8 metus, o žadintuvo pluošto ir kitų pagrindinių komponentų eksploatavimo trukmė yra ne mažesnė kaip 33 600 valandų, todėl užtikrinamas ilgalaikis ir patikimas veikimas atšiauriomis darbo sąlygomis anglių kasyklose.



05/ Pažangi kniedijimo technologija

Siekdami išspręsti įprastas įtempių koncentracijos ir nuovargio įtrūkimų suvirinant sieto rėmus problemas, mūsų anglies bananų vibracinis ekranas naujoviškai taiko didelio{0}}stiprumo žiedinių griovelių kniedijimo procesą pagrindiniuose sujungimo taškuose. Visi sutvirtinantys komponentai ir pagrindinė šoninė plokštė yra sujungti kniedėmis, visiškai pašalinant suvirinimo įtempius ir karščio paveiktas zonas. Tai iš esmės pašalina įtrūkimų riziką ir žymiai padidina bendrą ekrano korpuso standumą ir eksploatavimo trukmę nuo nuovargio, užtikrinant įrangos konstrukcinį saugumą.



06/ Modulinė ekrano plokštė
Mūsų anglies bananų vibracinis ekranas pritaikytas standartinio{0}}dydžio poliuretano rėmo ir bėgių sėdynės ekrano plokštėms su moduliniu dizainu. Jis yra labai universalus ir palaiko greitą išmontavimą ir surinkimą. Ekrano plokštė įkišama į takelį ir tvirtinama poliuretano šoninėmis prispaudimo juostomis ir pleištais. Dėl šios konstrukcijos ekrano plokščių keitimas visai sijojimo mašinai itin efektyvus. Paprastai užduotį atlikti per 30 minučių pakanka dviejų darbuotojų, o tai žymiai sumažina priežiūros prastovos laiką ir sumažina veiklos sąnaudas.





Pateikite savo reikalavimus ir pasikalbėkite su vienu iš mūsų techninių inžinierių apie savo projektą.

Susisiekite su mumis dėl geriausios kainos























Šiuo metu EXCT visiškai išlaikė ISO9001-2008 tarptautinės kokybės sistemos sertifikatą, visa kokybės sistema užtikrina, kad nuo gaminio kūrimo ir projektavimo, gamybos, pirkimo ir tiekimo iki pardavimo ir aptarnavimo proceso būtų veiksmingai kontroliuojama kokybė.



EXCT turi griežtą ir kvalifikuotą tikrinimo komandą, užtikrinančią produktų kokybės kontrolės sėkmę. Kokybės tikrinimo skyrius turi griežtą testavimo procesą, kuris vyksta žaliavų įsigijimo, gamybos ir montavimo etapais, siekiant užtikrinti, kad kiekviena klientams pristatyta įranga yra kvalifikuota.







Pateikite savo reikalavimus ir pasikalbėkite su vienu iš mūsų techninių inžinierių apie savo projektą.

Gaukite tinkamiausią produkto sprendimą ir pasiūlymą nemokamai!!!









EXCT anglies bananų vibraciniai ekranai yra pritaikyti kiekvienai panaudojimo medžiagai, kad būtų užtikrinta geriausia konfigūracija ir atitiktų visus jūsų reikalavimus. Norėdami gauti daugiau konfigūracijų, susisiekite su mūsų techniniais inžinieriais.



Modelis	Sluoksniai	Ekrano specifikacija W×L(m)	Ekrano sritis (㎡)	Maitinimo dydis (mm)	Valdymo pajėgumas (t/h)	Galia (kw)
BMVS 1861 m	1	1.8×6.1	10.98	Mažesnis arba lygus 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Mažesnis arba lygus 400	150-280	30 kW
BMVS 2473	1	2.4×7.3	17.52	Mažesnis arba lygus 400	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Mažesnis arba lygus 400	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	Mažesnis arba lygus 400	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	Mažesnis arba lygus 400	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	Mažesnis arba lygus 400	290-480	45 kW
BMVS 2461	2	2.4×6.1	29.28	Viršutinis ekranas: mažesnis arba lygus 400 Apatinis ekranas: mažesnis arba lygus 150	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Viršutinis ekranas: mažesnis arba lygus 400 Apatinis ekranas: mažesnis arba lygus 150	250-800	55 kW
BMVS 3073	2	3.0×7.3	43.8	Viršutinis ekranas: mažesnis arba lygus 400 Apatinis ekranas: mažesnis arba lygus 150	300-1000	55 kW
BMVS 3661	2	3.6×6.1	43.92	Viršutinis ekranas: mažesnis arba lygus 400 Apatinis ekranas: mažesnis arba lygus 150	300-1000	55 kW
BMVS 3673	2	3.6×7.3	52.56	Viršutinis ekranas: mažesnis arba lygus 400 Apatinis ekranas: mažesnis arba lygus 150	350-1200	75 kW









1. Kokią medžiagą reikia tikrinti: ______

2.Krovimo pajėgumas:______t/val

3.Medžiagos tankis: ______t/m3

4. Maks. pašarinės medžiagos granulių dydis: ______mm

5. Sluoksnio numeris: ______

6.Kiekvieno sluoksnio tinklelio dydis: ______mm

7. Dalelių pasiskirstymo procentas:______
patikrinkite šį pavyzdį, kad padėtumėte jį suprasti:
Jei sluoksnių skaičius yra du, kiekvieno sluoksnio tinklelio dydis yra 50 mm ir 25 mm, tada po medžiagos sijojimo bus gaunamos trijų skirtingų dydžių medžiagos:

Didelė medžiaga Didesnė arba lygi 50 mm; 25 mm Mažiau arba lygi vidurinei medžiagai < 50 mm; Maža medžiaga<25mm.

Norime patvirtinti šią informaciją:
a.Didelės medžiagos procentas visoje medžiagoje:______%;
b.Vidurinės medžiagos procentinė dalis visoje medžiagoje:______%;
c.Mažų medžiagų procentas visoje medžiagoje:______%;

8. Kokia įranga naudojama medžiagai tiekti į bananų tinklelį:______

9. Kokia įranga naudojama medžiagai iš bananų tinklelio išpilti: ______

10. Veikiantis maitinimo šaltinis: ______V ______HZ

11.Ar anglies bananų vibracinis ekranas veikia vienas arba su kita įranga, kad sudarytų sistemą? Jei formuojate sistemą, ar turite preliminarų projektą ar{1}}ranka nupieštą eskizą? Jei turite, atsiųskite jį mūsų inžinieriui.
