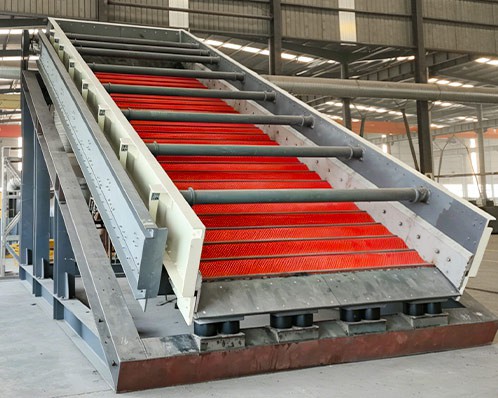

Flip flow ekrane naudojamas elastingas poliuretano tinklelis. Veikimo metu jis gali nuolat plėstis ir trauktis maždaug 800 kartų per minutę dažniu, sukeldamas didelį pagreitį iki 30–50 g. Taip efektyviai išsprendžiamos užsikimšusių ekranų ir medžiagos įstrigimo drėgnoms medžiagoms skirtose skylėse problemas. Tai pagrindinė sijojimo įranga, skirta smulkių dalelių klasifikavimui, vandens nusausinimui ir nuosėdų šalinimui anglies paruošimo įmonėse.
Kaip veikia Flip Flow ekranai?
Dėl didelio{0}}dažnio ir didelės amplitudės „įtempimo-atsipalaidavimo“ paties tinklelio tinklelio grįžtamasis judėjimas, medžiaga intensyviai šokteli, veiksmingai užkertant kelią sieto angų užsikimšimui ir pagerinant atrankos efektyvumą bei tikslumą.
Flip Flow ekrano struktūra
Sijono mašiną daugiausia sudaro kombinuotas ekrano korpusas (ekrano rėmas, lanksti ekrano plokštė, švaistiklio pavaros įtaisas, galinė pavara, variklis, variklio atrama, ekrano korpuso atrama, vibraciją{0}}slopinančios spyruoklės, sandarinimo dangtelis ir kt.).
Ekrano rėmas yra sujungtas sustiprintais anglies pluošto elastiniais elementais, kuriuos pateikia vokiečių gamintojas. Šie elastingi elementai išlieka nepažeisti net po milijonų slenkamų deformacijų.
Atstumas tarp sudedamųjų dalių yra nustatomas pagal būdingas įrangos charakteristikas ir nesikeičia atsižvelgiant į ekranavimo mašinos apkrovos dydį. Todėl šio tipo sijojimo mašinos stabilumas yra neprilygstamas pranašumas, palyginti su kitų tipų apverčiamaisiais ekranais.
Apverskite srauto ekranąDetalės
Apverskite srauto ekranąSavybės
01/ Pažangi atrankos technologija
Dėl kruopštaus medžiagų atrankos teorijos supratimo ir taikymo, atskyrimo mechanizmo požiūriu, kai medžiagas metamas ant svyruojančio paviršiaus, medžiagas veikiančios jėgos atsiranda iš kelių krypčių, o tai skatina stambių ir smulkių dalelių atskyrimą, taip pagerinant atskyrimo efektyvumą.
02/ Aukštas atrankos efektyvumas
Didesnis pagreitis leidžia šlapią ir lipnią anglies suspensiją bei smulkias daleles visiškai atlaisvinti ir greitai atskirti, o tai leidžia greičiau prasiskverbti pro ekraną. Dėl didelio pagreičio jis veiksmingai neleidžia dalelėms, esančioms arti ekrano angų, užblokuoti ekrano angas, todėl yra labai tinkamas smulkių dalelių klasifikavimui anglies paruošimo įrenginiuose.
03/ Atrankoje nėra kliūčių
Atverčiamo srauto ekrano tinklelis pagamintas iš importuotos labai{0}}elastingos poliuretano medžiagos. Ši medžiaga pasižymi puikiu atsparumu korozijai ir lenkimo nuovargiui, ilgą tarnavimo laiką, didelį patikimumą ir tt Be to, didelio-dažnio tempimo judesys gali nuolat nupurtyti prilipusias medžiagas, taip išspręsdama drėgmės-užsikimšusių skylių šaknyje problemą.
04/ Patikimas veikimas
Palyginti su tradicinių vibruojančių ekranų sukimosi greičiu, mechaninis apverčiamas srauto ekranas veikia mažesniu nei 600 aps./min. greičiu. Pats ekrano įrenginys sukuria įtampą tik 2–3 G pagreičiu, todėl yra didesnis patikimumas.
05/ Mažos pradinės investicijos
Guminės spyruoklės, laikančios sijojimo mašiną, veikimo metu atlaiko sijojimo mašinos svorį tik vertikalia kryptimi, o pasvirusi montavimo kryptis – sijojimo mašinos inercinė jėga. Tačiau dėl mažo ekranavimo mašinos sukimosi greičio nesukeliamas vertikalus poveikis įrangos pamatui, todėl sumažėja apkrovos-pagrindo reikalavimai ir sumažinamos papildomos investicijos.
06/ Greitas pakeitimas
Guminė spyruoklė, laikanti ekrano mašiną, atlaiko ekrano mašinos svorį tik vertikalia darbo kryptimi, o montavimo pasvirimo kryptis turi ekrano mašinos inercinę jėgą, todėl įranga neturi vertikalios įtakos pamatui, todėl sumažėja pamato guolių poreikis ir sumažėja papildomos investicijos.
Susisiekite su mumis dėl geriausios kainos
Pateikite savo reikalavimus ir pasikalbėkite su vienu iš mūsų techninių inžinierių apie savo projektą.
„Flip Fow Screen“ programos
Apverčiamieji tinkleliai plačiai naudojami anglies paruošimo gamyklose, skirtose šlapioms anglims, susmulkintoms anglims, anglies dumblams ir smulkiagrūdėms{0}}anglims klasifikuoti, nukalkinti ir nusausinti. Jie taip pat tinkami naudoti kasyboje, metalurgijoje, statybinėse medžiagose, chemijos pramonėje, ugniai atspariose medžiagose, kvarciniame smėlyje, keramzito smėlyje, naftos skaldymo smėlyje, kaoline, kalkakmenyje, lauko špatuose, dolomite, barite ir kitose smulkiagrūdėse, lipniose ir lengvai užsikimšančiose medžiagose.
Taikymas anglių chemijos pramonėje : jis išsprendžia techninius iššūkius, susijusius su smulkiu atranka, ypač -didelį - pajėgumą turinčiose pramonės šakose, pvz., anglių chemijos pramonėje, kur atrankos spindulys yra 12 mm. Tais atvejais, kai daugiau nei 90 % medžiagos išlaikoma ekrane atliekant itin-didelės{6}}našumo atranką, ji buvo pritaikyta Henan Yima Gasification ir Xinjiang Guanghui New Energy, sėkmingai išsprendžiant atrankos užduotis, kurių negalėjo atlikti vibruojantys apverčiami ekranai.
Taikymas anglių pramonėje: jis išsprendžia techninius smulkių, drėgnų ir lipnių anglies dalelių sijojimo iššūkius. Tik 3 mm ekranavimo diapazonas buvo naudojamas valstybinės energetikos grupės Wanli No.1 kasykloje ir Lijiahao anglies kasykloje. Ši įranga gali apdoroti lipnias ir smulkias anglies daleles, todėl jos atrankos efektyvumas ir tikslumas yra aukštas, o po{4}}siekimo įranga negali prilygti.
Kiti pramoniniai pritaikymai: tokiose pramonės šakose kaip užpildai ir spalvotieji metalai, ypač užpildų pramonėje, 3 - 5mm drėgnų ir lipnių medžiagų sijojimas išlieka iššūkiu. Mechaninių apverčiamų srautų ekranų taikymas išspręs šią pramonės problemą ir paskatins jos plėtrą.
Griežta kokybės kontrolė
Šiuo metu EXCT visiškai išlaikė ISO9001-2008 tarptautinės kokybės sistemos sertifikatą, visa kokybės sistema užtikrina, kad nuo gaminio kūrimo ir projektavimo, gamybos, pirkimo ir tiekimo iki pardavimo ir aptarnavimo proceso būtų veiksmingai kontroliuojama kokybė.
EXCT turi griežtą ir kvalifikuotą tikrinimo komandą, užtikrinančią produktų kokybės kontrolės sėkmę. Kokybės tikrinimo skyrius turi griežtą testavimo procesą, kuris vyksta žaliavų įsigijimo, gamybos ir montavimo etapais, siekiant užtikrinti, kad kiekviena klientams pristatyta įranga būtų kvalifikuota.
Pateikite savo reikalavimus ir pasikalbėkite su vienu iš mūsų techninių inžinierių apie savo projektą.
Gaukite tinkamiausią produkto sprendimą ir pasiūlymą nemokamai!!!
Bendrosios techninės specifikacijos
EXCT Flip Fow Screen yra pritaikytas kiekvienai panaudojimo medžiagai, kad būtų užtikrinta geriausia konfigūracija ir atitiktų visus jūsų reikalavimus. Norėdami gauti daugiau konfigūracijų, susisiekite su mūsų techniniais inžinieriais.
|
Modelis |
Ekrano specifikacija W*L (m) |
Ekrano plotas (㎡) |
Tinklo dydis (mm) |
Scre pasvirimo kampaslt Paviršius ( laipsnis ) |
PašarasSize (mm) |
Galia (KW) |
TvarkymasCtalpumas (t/h ) |
|
DFP2,0-6,30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Mažesnis arba lygus 80 |
22 |
150－400 |
|
2MFF2,0-6,30 |
2.0X6.3 |
25.2 |
Viršutinis ekranas 14-30 Apatinis ekranas 3–13 |
20－30 |
Mažesnis arba lygus 80 |
37 |
350－650 |
|
DFP2,2-7,56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Mažesnis arba lygus 80 |
37 |
250－500 |
|
2MFF2,2-7,56 |
2.2×7.56 |
33.2 |
Viršutinis ekranas 14-30 Apatinis ekranas 3–13 |
20－30 |
Mažesnis arba lygus 80 |
45 |
450－750 |
|
DFP2,2-8,82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Mažesnis arba lygus 80 |
37 |
250－600 |
|
2MFF2,2-8,82 |
2.2×8.82 |
38.8 |
Viršutinis ekranas 14-30 Apatinis ekranas 3–13 |
20－30 |
Mažesnis arba lygus 80 |
45 |
500－900 |
|
DFP2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Mažesnis arba lygus 100 |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Viršutinis ekranas 14-30 Apatinis ekranas 3–13 |
20－30 |
Mažesnis arba lygus 100 |
45 |
650－1100 |
|
DFP3,0-8,82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Mažesnis arba lygus 100 |
45 |
400－950 |
|
2MFF3,0-8,82 |
3.0X8.82 |
52.8 |
Viršutinis ekranas 14-30 Apatinis ekranas 3–13 |
20－30 |
Mažesnis arba lygus 100 |
75 |
800－1400 |
