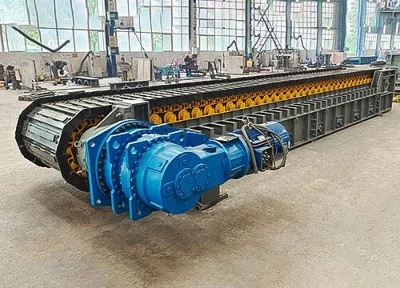

Kaip veikia prijuostės svėrimo tiektuvas?
Prijuostės svėrimo tiektuvą sudaro varančiojo rato įtaisas, galinio rato įtempimo įtaisas, grandinės{0}} įtaisas ir transmisijos įtaisas.
Pavarus galvutės žvaigždutę, traukos grandinė, esanti lėkštės{0}} grandinės įrenginyje, susilieja su žvaigždute, kad visos lėkštės judėtų išilgine vidurio-linija, o volas juda ant rėmo pritvirtintu vikšru, taip užbaigdamas darbą.
Eksploatuojant „Priron Feeder“, didelio{0}}stiprumo buldozerio štampavimo-grandinė naudojama kaip traukos dalis. Ant kiekvienos dviejų grandinių eilių grandies sumontuojami persidengiantys sunkios konstrukcijos grioveliai, kad sudarytų ištisinę transportavimo liniją, galinčią nešti medžiagas. Medžiaga, išleidžiama iš uodegos bunkerio, transportavimo linija transportuojama į kėbulo priekį, kad būtų nuolat ir tolygiai tiekiama.
Prijuostės svėrimo tiektuvasDetalės
Vairavimo įrenginys
Pavaros įrenginyje naudojama kintamo dažnio pavaros sistema, kuri integruoja programinę įrangą su elektroninėmis ir mechaninėmis sistemomis, kad užtikrintų tikslų konvejerio greičio valdymą ir apsaugą nuo perkrovos.
Pagrindiniai pavaros įrenginio komponentai gali būti naudojami „Siemens“, „ABB“, „Sew“, „Flender“ ir kitų gerai-žinomų vietinių ir užsienio gamintojų variklius ir pavarų dėžes, kad būtų užtikrintas stabilus ir nuolatinis kinetinės energijos išėjimas, didelis efektyvumas, mažas triukšmas, žema vibracija ir kitos savybės.
Žvaigždė
Lietos mangano segmentinės žvaigždutės, pritvirtintos prie sunkių plieninių stebulių, pritvirtintų prie didelio priekinio pavaros veleno.
Segmentines žvaigždutes galima pakeisti per labai trumpą laiką, nereikia ardyti ar išimti kitų tiektuvo dalių.
Keptuvės
Keptuvės pritvirtintos prie grandinės didelio stiprumo varžtais ir veržlėmis, kurias galima pakeisti atskirai, netrukdant likusiai prijuostės tiektuvo daliai.
Atsižvelgiant į skirtingas darbo sąlygas, prijuostės svėrimo tiektuvą galima pasirinkti iš tvirto mangano plieno arba suvirintą konstrukciją su briaunuotais sutvirtinimais, kurie tinka didelės apkrovos ir didelio smūgio sąlygomis.
Volai
Volai yra suprojektuoti kaip standartiniai traktoriaus ritinėliai su sandariais ir visą eksploatavimo laiką sutepamais guoliais, sumontuotais ant pagrindinio tiekimo rėmo. Volai yra tinkamai išdėstyti, kad būtų galima tinkamai palaikyti grandinės mazgą.
Volai gali naudoti visame pasaulyje žinomus prekės ženklus pagal klientų poreikius, tokius kaip Caterpillar, Komatsu ir Shantui.
Grandinės
Grandinėje naudojama buldozerių grandinė, kuriai būdinga maža žingsnio paklaida, sklandus judėjimas, didelis stiprumas, didelė traukimo jėga, o grandinė turi savaime{0}}sutepantį įtaisą ir sandarinimo įtaisą. Velenas pagamintas iš grūdinto plieno, kuris pagerina traukos grandinės tvirtumą ir atsparumą smūgiams, turi gerą atsparumą dilimui ir ilgą tarnavimo laiką.
Uodegos įtempimo įtaisas
Įtempimo įtaisas naudojamas grandinės įtempimui ir horizontaliajai padėčiai reguliuoti, kad būtų užtikrintas vidutinis grandinės sandarumas ir sklandus jos veikimas. Kai medžiaga staiga paveikia keptuves, kompozitinė spyruoklė gali atlikti buferio vaidmenį, apsaugantį keptuves ir kitus komponentus nuo pažeidimų.
Prijuostės svėrimo tiektuvasSavybės
Platus pritaikymo spektras
Mūsų prijuostės svėrimo tiektuvas tinka ne tik didelio{0}}klampumo medžiagoms, bet ir gali būti plačiai naudojamas nuolatiniam įvairių kietų birių medžiagų ir atskirų daiktų gabenimui. Jis pasižymi dideliu universalumu ir gali patenkinti įvairius jūsų medžiagų apdorojimo poreikius.
Didelė transportavimo talpa
Priimame krašto -reljefinės bangos-formos dizainą, kurio maksimalus gamybos pajėgumas siekia iki 1000 t/val. Šis dizainas leidžia mums lengvai įvykdyti griežtus reikalavimus dėl didelės našumo didelės- darbo sąlygomis.
Labai{0}}stipri traukos grandinė
Renkamės didelio{0}}stiprumo traukos grandines, kurios turi didelę apkrovą-atlaikomąją galią. Taip užtikrinama, kad įranga vis tiek gali veikti stabiliai ir patikimai gabenant medžiagas dideliais-atstumais, taip sumažinant priežiūros išlaidas.
Lanksti išdėstymo konfigūracija
Palyginti su tradiciniais juostiniais konvejeriais, mūsų prijuostės svėrimo tiektuvas gali sklandžiai veikti esant didesniems nuolydžiams ir mažesniems lenkimo spinduliams, todėl galite pasirinkti lankstesnį{0}}svetainės išdėstymo sprendimą.
Didelis pasvirimo kampas&Mažas posūkio spindulys
Mūsų prijuostės svėrimo tiektuvo maksimalus transportavimo pasvirimo kampas yra iki 30 laipsnių - 35 laipsnių, o mažiausias lenkimo spindulys yra maždaug 5 - 8 metrai. Jis gali lanksčiai prisitaikyti prie įvairių sudėtingų reljefo sąlygų.
Uždara forma neprivaloma
Pagal numatytuosius nustatymus naudojame atvirojo{0}}tipo perdavimo struktūrą. Tačiau, jei jūsų svetainėje taikomi griežti aplinkos apsaugos reikalavimai, galime pritaikyti jums visiškai uždarą plokščių tiektuvą, kuris gali veiksmingai kontroliuoti dulkių išmetimą ir atitikti aplinkos apsaugos reikalavimus.
Susisiekite su mumis dėl geriausios kainos
Pateikite savo reikalavimus ir pasikalbėkite su vienu iš mūsų techninių inžinierių apie savo projektą.
Prijuostės svėrimo tiektuvasAtsisiųsti brošiūrą
Prijuostės svėrimo tiektuvo programa
Smulkintuvo maitinimas
Viena mašina apima visas medžiagas, tokias kaip cementas, geležis, smėlis, anglis, kalkakmenis, trąšos ir pan. Bet kokio dydžio medžiagų iškrovimas, dydis iki 1500 mm, tinka įvairioms abrazyvinėms medžiagoms, kiekvienas įrenginys yra pritaikytas-smulkintuvui.
Vagono iškrovimas
Gauti kasyklų medžiagas tiesiai iš savivarčių, iškrauti kelis sunkvežimius vienu metu, tinka iškrauti kartu su kita transportavimo įranga, didelis atsparumas smūgiams.
Bunkerio išleidimas
Iki 3000 mm pločio keptuvė tinka didelėms blokinėms medžiagoms, vertikalios ar net neigiamo kampo sienelės itin lipnioms medžiagoms, protingos keptuvės formos dizainas geresniam valymui.
Atsargų išleidimas
Keli serijiniai trumpi prijuostės tiektuvai, neribojamas medžiagų atsargų aukštis, sunki konstrukcija užtikrina patikimą medžiagų ištraukimą
Kasybos pramonė
Metalurgijos pramonė
Uosto pramonė
Statybinių medžiagų pramonė
EXCT gamybos įrenginiai
Aukštos kokybės mechaniniai gaminiai, turi turėti puikią įrankių įrangą. Siekiant užtikrinti jos tikslumą ir patenkinti didelių užsakymų poreikius. „Henan Excellent Machinery Co., Ltd.“ priklauso 140 profesionalios įrangos rinkinių, įskaitant penkių-ašių ožinio apdirbimo-centrą, CNC gręžimo ir frezavimo centrą, vertikalaus apdirbimo centrą, vertikalaus CNC apdirbimo centrą, ozoninį apdirbimo centrą, pjovimo lazeriu stakles, lazerinio vamzdžių pjovimo stakles, CNC pjovimo stakles. Horizontalus apdirbimo centras ir tt Pažangi apdorojimo ir gamybos įranga, įskaitant aplinkos purškimo kambarį ir „Heat Trea“ įrangą bei itin didelį paviršiaus terminį apdorojimą.
EXCT Griežta kokybės kontrolė
Šiuo metu EXCT visiškai išlaikė ISO9001-2008 tarptautinės kokybės sistemos sertifikatą, visa kokybės sistema užtikrina, kad nuo gaminio kūrimo ir projektavimo, gamybos, pirkimo ir tiekimo iki pardavimo ir aptarnavimo proceso būtų veiksmingai kontroliuojama kokybė.
EXCT turi griežtą ir kvalifikuotą tikrinimo komandą, užtikrinančią produktų kokybės kontrolės sėkmę. Kokybės tikrinimo skyrius turi griežtą testavimo procesą, kuris vyksta žaliavų įsigijimo, gamybos ir montavimo etapais, siekiant užtikrinti, kad kiekviena klientams pristatyta įranga būtų kvalifikuota.
Prijuostės svėrimo tiektuvasAtvejai
Pateikite savo reikalavimus ir pasikalbėkite su vienu iš mūsų techninių inžinierių apie savo projektą.
Gaukite tinkamiausią produkto sprendimą ir pasiūlymą nemokamai!!!
Prijuostės svėrimo tiektuvo bendrosios techninės specifikacijos
Prijuostės svėrimo tiektuvai yra pritaikyti kiekvienai naudojamai medžiagai, kad būtų užtikrinta geriausia konfigūracija ir atitiktų visus jūsų reikalavimus. Norėdami gauti daugiau konfigūracijų, susisiekite su mūsų techniniais inžinieriais.
| Modelis | Keptuvės plotis (mm) |
Greitis (m/s) |
Maksimalus šėrimo dydis (mm) |
Geležinkelis (vnt.) |
Talpa (m³/h) |
Ilgis (m) |
| BL800 | 800 | 0.01-0.25 | 350 | / | 50-350 | 2-15 |
| BL1000 | 1000 | 0.01-0.25 | 470 | 1 | 100-510 | 3-20 |
| BL1200 | 1200 | 0.01-0.2 | 650 | 1 | 120-595 | 3-20 |
| BL1400 | 1400 | 0.01-0.2 | 680 | 2 | 140-850 | 6-20 |
| BL1600 | 1600 | 0.01-0.2 | 700 | 2 | 320-1300 | 6-20 |
| BL1800 | 1800 | 0.01-0.15 | 800 | 2 | 500-1560 | 8-20 |
| BL2000 | 2000 | 0.01-0.15 | 1000 | 3 | 500-1850 | 8-20 |
| BL2400 | 2400 | 0.01-0.15 | 1500 | 3 | 500-2700 | 8-20 |
| BL2800 | 2800 | 0.01-0.15 | 1800 | 4 | 1000-4000 | 10-20 |
Prijuostės svėrimo tiektuvo pasirinkimo instrukcija
1. Su kokia medžiaga tvarkyti:______
2.Krovimo pajėgumas: ______t/val
3. Medžiagos tankis: ______t/m³
4.Centrinis atstumas tarp galvos ir galinės žvaigždutės:______m
5. Ar prijuostės svėrimo tiektuvo išdėstymas yra pasviręs ar horizontalus? Jei jis pasviręs, koks yra pasvirimo laipsnis______ laipsnis
6. Maks. pašarinės medžiagos granulių dydis: ______mm
7. Maks. Granulių procentinė dalis visoje medžiagoje:______ %
8. Kokia įranga naudojama medžiagai tiekti į prijuostės tiektuvą:______
9. Kokia įranga naudojama medžiagai išleisti iš prijuostės tiektuvo:______
10. Veikiantis maitinimo šaltinis: ______V ______HZ
11. Reikalingas kiekis: ______
12. Įprastomis aplinkybėmis priešpriešinio svėrimo tiektuvo įranga yra bunkeris. Kad mūsų inžinieriai galėtų lengviau apskaičiuoti prijuostės tiektuvo galią, ar galite pateikti preliminarią projektavimo schemą arba ranka-nubraižytus bunkerio brėžinius?
Prijuostės svėrimo tiektuvo atsarginės dalys
Žvaigždės danties žiedas
Grandinė
Atraminis volas
Grįžtamieji volai
Guoliai
Keptuvės
Prijuostės svėrimo tiektuvo paslauga
Projekto galimybių ataskaita
Svetainės dizainas ir planavimas
Modelio pasirinkimas ir pasiūlymas
Modelio pasirinkimo skaičiavimas
3D modeliavimas ir brėžiniai
Civilinis dizainas
Montavimas ir paleidimas
Nuotolinė diagnostika
Mokymo tarnyba
Techninės priežiūros grafikas
